Le dimensionnement d’un tube inox sous pression repose sur une relation directe entre trois grandeurs : le diamètre extérieur, l’épaisseur de paroi et la contrainte admissible du matériau. Choisir un tube inox au bon diamètre et à la bonne épaisseur ne relève pas d’une approximation commerciale, mais d’un calcul normé qui intègre la qualité de soudure, la température de service et la corrosion prévisible.
Contrainte admissible de l’acier inoxydable : le point de départ du calcul
Avant de parler de diamètre ou d’épaisseur, il faut définir la contrainte admissible du matériau, notée [σ]. Cette valeur correspond à la limite élastique de l’inox divisée par un coefficient de sécurité imposé par la norme utilisée.
A lire également : Devenir développeur : choisir le bon niveau de compétence
Un acier inoxydable 304 ou 316, les deux nuances les plus courantes en tuyauterie industrielle, ne présentent pas la même résistance à haute température. Les normes ASME et EN tiennent compte de cette dégradation progressive : la contrainte admissible diminue à mesure que la température de service augmente.
Retenir la valeur à température ambiante pour un circuit fonctionnant à chaud conduit systématiquement à sous-dimensionner l’épaisseur de paroi. Le calcul doit donc partir de la température réelle de fonctionnement, pas de conditions idéales de laboratoire.
A voir aussi : Calcul de l'assurance chômage : méthode et explications détaillées
Formule ASME B31.3 pour l’épaisseur d’un tube inox sous pression
La norme ASME B31.3 est la référence pour les conduites de procédé sous pression. Elle impose la formule suivante pour déterminer l’épaisseur minimale de paroi :
t = (P × D) / (2 × (S × E × W + P × Y))
Dans cette expression, P désigne la pression interne de calcul, D le diamètre extérieur du tube, S la contrainte admissible du matériau à la température de service, E le facteur de qualité du joint soudé, W le coefficient de réduction de résistance du joint, et Y un coefficient lié à l’épaisseur et à la température.
À cette épaisseur calculée, on ajoute une surépaisseur notée c, qui couvre la corrosion attendue sur la durée de vie de l’installation et les tolérances de fabrication. Oublier la surépaisseur de corrosion fausse tout le dimensionnement.
Facteur de qualité de soudure : tube soudé contre tube sans soudure
Le facteur E dans la formule ASME distingue un tube étiré sans soudure d’un tube roulé soudé. Un tube sans soudure (ASTM A-213) bénéficie d’un facteur E égal à 1, tandis qu’un tube soudé non radiographié voit ce coefficient descendre en dessous de 1.
Concrètement, à diamètre et matériau identiques, un tube inox soudé supporte une pression inférieure à celle d’un tube sans soudure. Pour compenser, deux options existent : augmenter l’épaisseur de paroi ou exiger un contrôle radiographique du cordon de soudure, qui relève le facteur E.
Ce point est régulièrement sous-estimé dans les catalogues commerciaux qui affichent des pressions maximales sans préciser le facteur de soudure retenu. Vérifier la norme ASTM du tube (A-213, A-249, A-269) et le type de contrôle appliqué est la seule façon de valider la pression admissible annoncée.
Formule EN 10217-2 : l’approche européenne du calcul d’épaisseur
La norme européenne EN 10217-2 utilise une formulation légèrement différente :
s = (P × D) / (2 × [σ] × φ + P) + c
Ici, φ représente le coefficient de résistance du soudage, équivalent fonctionnel du facteur E dans ASME. La surépaisseur de corrosion c est intégrée directement dans la formule, ce qui évite de l’oublier lors du calcul.
Les deux approches (ASME et EN) convergent vers le même principe : la pression admissible est proportionnelle à l’épaisseur et inversement proportionnelle au diamètre. Doubler le diamètre extérieur sans modifier l’épaisseur divise par deux la résistance à la pression interne.
Comparaison rapide des deux normes
| Paramètre | ASME B31.3 | EN 10217-2 |
|---|---|---|
| Contrainte admissible | S (tables ASME) | [σ] (limite élastique / coeff. sécurité) |
| Facteur soudure | E × W | φ |
| Surépaisseur corrosion | Ajoutée après calcul | Intégrée dans la formule |
| Coefficient température | Y (variable) | Inclus dans [σ] |
Pression maximale admissible : pourquoi les tables commerciales ne suffisent pas
Les fiches techniques des fournisseurs affichent souvent une pression maximale de fonctionnement pour chaque combinaison diamètre/épaisseur. Ces valeurs sont calculées dans des conditions précises : température ambiante, tube neuf, facteur de soudure maximal.
En conditions réelles, plusieurs facteurs réduisent cette pression admissible :
- Une température de service supérieure à la température ambiante abaisse la contrainte admissible du matériau, parfois de façon significative au-delà de 200 °C.
- L’absence de contrôle radiographique sur un tube soudé impose un facteur de qualité réduit, ce qui diminue la pression calculée.
- La corrosion, même faible sur un inox 316L en milieu peu agressif, consomme une partie de l’épaisseur utile au fil des années.
- Les tolérances de fabrication sur l’épaisseur de paroi peuvent retirer une fraction de matière par rapport à l’épaisseur nominale.
Utiliser directement une table commerciale sans recalculer avec les paramètres réels de l’installation expose à un sous-dimensionnement. La table donne un ordre de grandeur, pas une validation technique.

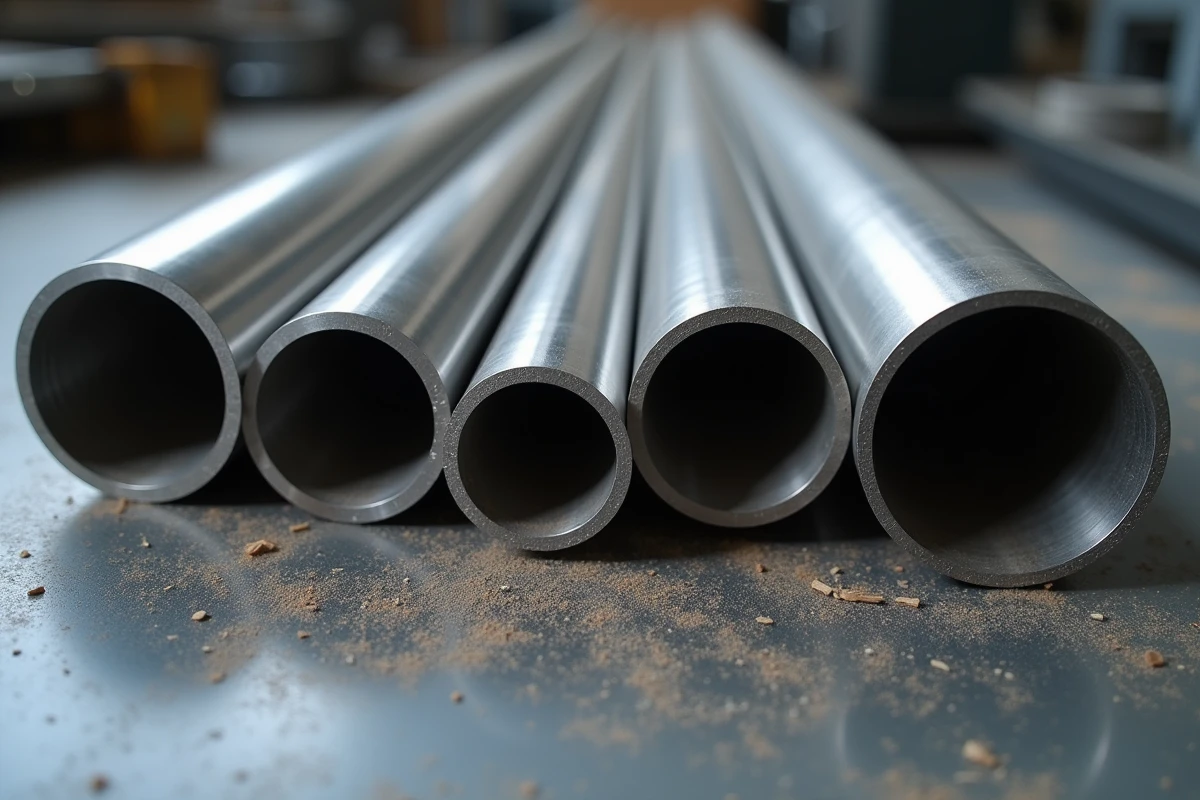

Rapport diamètre/épaisseur : un indicateur rapide de tenue en pression
Le ratio D/t (diamètre extérieur divisé par épaisseur) sert d’indicateur de classement rapide. Plus ce ratio est faible, plus le tube résiste à une pression interne élevée.
Un tube à paroi mince (ratio D/t élevé) convient aux applications à basse pression ou structurelles. Un tube à paroi épaisse avec un faible ratio D/t est requis pour les circuits haute pression en industrie chimique ou pétrochimique.
Ce ratio permet aussi de vérifier la cohérence d’un choix : si le calcul normatif donne une épaisseur minimale qui aboutit à un ratio D/t inhabituel pour l’application visée, c’est un signal d’alerte qui impose de revoir le diamètre ou le matériau.
Le bon calcul pour un tube inox sous pression n’est jamais un simple croisement entre un diamètre catalogue et une épaisseur standard. La norme applicable, le facteur de soudure réel, la température de service et la surépaisseur de corrosion conditionnent chacun le résultat final. Ignorer un seul de ces paramètres modifie l’épaisseur requise, parfois d’un facteur suffisant pour sortir des marges de sécurité.
